BMP

BMP（BGP Monitoring Protocol）提供了一种比传统 SNMP、syslog、NetFlow 更简单、结构化、实时的方式来监控 BGP 的运行状态。

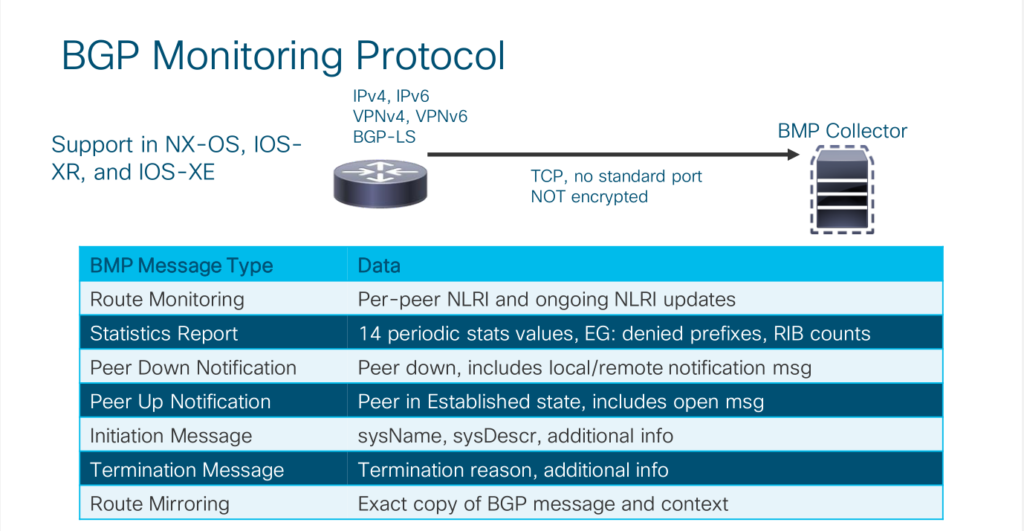

BMP的数据包包含以下七种类型：

Route Monitoring (Type 0)
- 报告 BGP 邻居发送的路由更新（几乎是原始 BGP 消息）。
- 用于收集路由表和路由动态变化。
Statistics Report (Type 1)
- 定期上报统计信息，例如 BGP 消息数量、错误数、丢弃数等。
Peer Down Notification (Type 2)
- 通知某个 BGP 邻居会话断开。
Peer Up Notification (Type 3)
- 通知某个 BGP 邻居会话建立。
Initiation Message (Type 4)
- 连接建立时，Client 向 Server 发送的启动信息。
Termination Message (Type 5)
- 连接关闭时的终止信息。
Route Mirroring (Type 6)
- 用于更高效地复制路由消息。

OBMP

为了测试，我采用了Github上的开源项目，以下是它的官网：

https://www.openbmp.org/

安装步骤完全参考官网流程：

1.Download
wget https://raw.githubusercontent.com/OpenBMP/obmp-docker/main/docker-compose.yml
git clone https://github.com/OpenBMP/obmp-grafana.git

2.Define a root location
export OBMP_DATA_ROOT=/var/openbmp
sudo mkdir -p $OBMP_DATA_ROOT
sudo chmod -R 7777 $OBMP_DATA_ROOT

3.Create sub-directories
mkdir -p ${OBMP_DATA_ROOT}/config
mkdir -p ${OBMP_DATA_ROOT}/kafka-data
mkdir -p ${OBMP_DATA_ROOT}/zk-data
mkdir -p ${OBMP_DATA_ROOT}/zk-log
mkdir -p ${OBMP_DATA_ROOT}/postgres/data
mkdir -p ${OBMP_DATA_ROOT}/postgres/ts
mkdir -p ${OBMP_DATA_ROOT}/grafana

chmod -R 7777 $OBMP_DATA_ROOT/*

4.Copy Grafana Provisioning
cp -r obmp-grafana/dashboards obmp-grafana/provisioning ${OBMP_DATA_ROOT}/grafana/

5.Run OpenBMP docker-compose.yml
OBMP_DATA_ROOT=/var/openbmp docker-compose -f ./docker-compose.yml -p obmp up -d

6.Verify by "docker ps"
confluentinc/cp-kafka:7.0.1;
confluentinc/cp-zookeeper:7.0.1;
openbmp/postgres:2.1.0;
openbmp/psql-app:2.1.0;
grafana/grafana:8.3.4;
openbmp/collector:2.1.0;
openbmp/whois:2.1.0

通过修改docker-compose文件，可以自定义grafana和bmp的端口，默认为3000和5000

Router配置

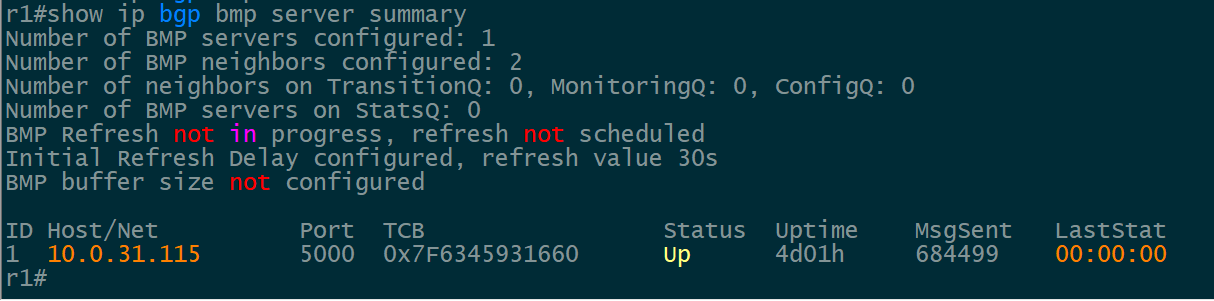

在docker容器都已启用之后，需要建立路由器与OBMP服务器的连接，此实验以思科IOS-XE为例（ps：思科IOS-XR支持性更好）

router bgp x
bmp server x
address x.x.x.x port-number 5000 #此处为OBMP服务器IP地址
initial-delay 1
failure-retry-delay 40
flapping-delay 1
stats-reporting-period 1
update-source x #此处为设备建立连接的接口，即指定源IP
activate
exit-bmp-server-mode
!
bmp initial-refresh delay 30
bgp router-id x.x.x.x
bgp log-neighbor-changes
neighbor x.x.x.x remote-as x
neighbor x.x.x.x bmp-activate server x #此处调用BMP server号
